Silniki prądu stałego – Silniki DC
oraz silniki bezszczotkowe BLDC
W sprawie produktów prosimy o kontakt pod numerem telefonu
+48 22 658 06 42 lub na adres mailowy biuro@ultrarobotics.pl
Nasza specjalizacja to silniki DC z magnesami trwałymi do pracy ciągłej do zastosowań w przemyśle, gdzie trwałosć i niezawodność odgrywa znaczącą rolę. Konstrukcja naszych szczotkowych silników prądu stałego oparta jest na solidnie wykonanych komponentach, ułożyskowaniu kulkowym, klasie izolacji termicznej F oraz solidnie wykonanym zespole komutatora wielosegmentowego zapewniającego równomierną pracę.
Silniki bezszczotkowe prądu stałego (silniki BLDC)
Równolegle oferujemy silniki bezszczotkowe prądu stałego (silniki BLDC) przeznaczone do pracy ciągłej oraz charakteryzujące się wysoką gęstością mocy
i wysokimi wartościami rozwijanych szczytowych momentów obrotowych. Przykładem jest silnik BLDC o mocy mechanicznej 400 W w korpusie o kołnierzu
60×60 mm. Nasze silniki BLDC charakteryzują się klasą izolacji termicznej F, przeznaczone są zarówno do komutacji sinusoidalnej jak i trapezoidalnej (blokowej), wyposażone są w neodymowe magnesy stałe z ziem rzadkich. Wirniki o bardzo niskich momentach bezwładności zapewniają wysoką dynamikę, wysoki stosunek momentu obrotowego do momentu bezwładności wirnika.
Silniki serwo

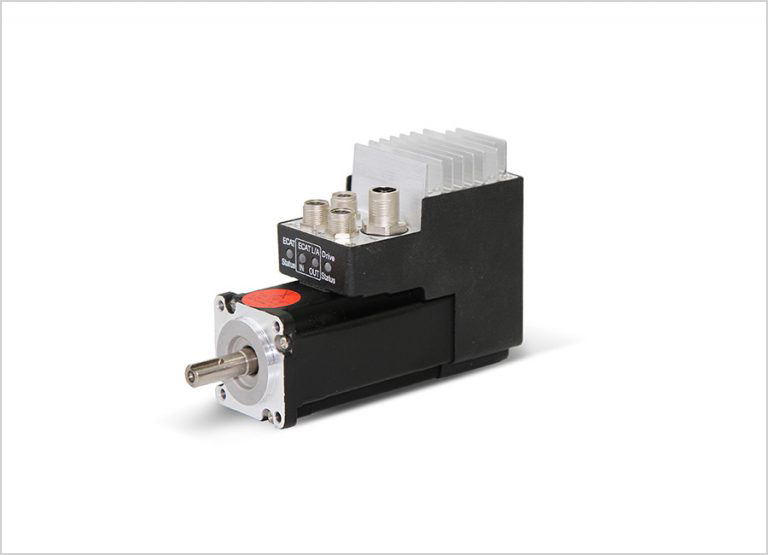

Specjalizujemy się również w niskonapięciowych silnikach serwo znajdujących zastosowanie w aplikacjach mobilnych oraz zasilanych bateryjnie lub z wymogiem napięcia bezpiecznego. Nasze silniki serwo wyposażone są w enkodery inkrementalne, absolutne lub rezolwery. Technologia wykonania naszych niskonapięciowych silników serwo opiera się na technologii naszych silników BLDC. Do sterowania naszych silników serwo oferujemy najbardziej kompaktowe na świecie sterowniki serwo firmy Elmo Motion Control.
Silniki szczotkowe |
Silniki bezszczotkowe BLDC i Serwo |

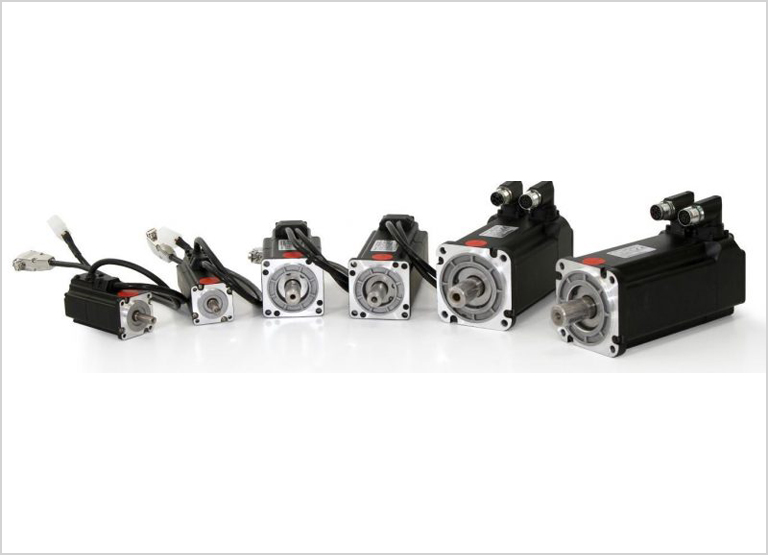

Silniki Serwo i bezszczotkowe BLDC marki ULTRAROBOTICS
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika |  PSM42-330B8E1NL |
PSM42-630B8E1NL |
||
| PSM42 | Silniki Serwo/BLDC | |||
| MOC [W] | 31 | 62 | ||
| MOMENT [Nm] | 0,1 | 0,2 | ||
| NAPIĘCIE [V] | 24 | 24 | ||
| PRĄD [A] | 1,8 | 4,0 | ||
| LICZBA BIEG. | 8 | 8 | ||
| PRĘDK. [obr/min] | 3000 | 3000 | ||
| ENKODER [ct/obr] | 1000 | 1000 | ||
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM60-730B8E1ND |
PSM60-1530B8E1ND |
PSM60-2330B8E1ND |
|
| PSM60 | Silniki Serwo/BLDC | |||
| MOC [W] | 78 | 156 | 235 | |
| MOMENT [Nm] | 0,25 | 0,5 | 0,75 | |
| NAPIĘCIE [V] | 24 | 24 | 24 | |
| PRĄD [A] | 4,2 | 8,7 | 14 | |
| LICZBA BIEG. | 8 | 8 | 8 | |
| PRĘDK. [obr/min] | 3000 | 3000 | 3000 | |
| ENKODER [ct/obr] | 1000 | 1000 | 1000 | |
|
Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika, |
PSM60-3130B6E2NL |
PSM60-4030A6E2NL |
PSM60-403026E2NL |
|
| PSM60 | Silniki Serwo/BLDC | |||
| MOC [W] | 310 | 400 | 400 | |
| MOMENT [Nm] | 1 | 1,27 | 1,27 | |
| NAPIĘCIE [V] | 24 | 48 | 300 | |
| PRĄD [A] | 16,7 | 11 | 3,1 | |
| LICZBA BIEG. | 6 | 6 | 6 | |
| PRĘDK. [obr/min] | 3000 | 3000 | 3000 | |
| ENKODER [ct/obr] | 2500 | 2500 | 2500 | |
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM70-1530B8E1ND |
PSM70-3130B8E1ND |
PSM70-313028E1NL |
|
| PSM70 | Silniki Serwo/BLDC | |||
| MOC [W] | 157 | 313 | 313 | |
| MOMENT [Nm] | 0,5 | 1,0 | 1,0 | |
| NAPIĘCIE [V] | 24 | 24 | 310 | |
| PRĄD [A] | 8,8 | 17 | 1,4 | |
| LICZBA BIEG. | 8 | 8 | 8 | |
| PRĘDK. [obr/min] | 3000 | 3000 | 3000 | |
| ENKODER [ct/obr] | 1000 | 1000 | 1000 | |
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika |  PSM72-4330B8E1NL |
PSM72-8360A8E1NL |
||
| Silnik AC serwo PSM72 | Silniki Serwo/BLDC | |||
| MOC znamionowa [W] | 430 | 835 | ||
| MOMENT znamionowy [Nm] | 1.36 | 1.33 | ||
| NAPIĘCIE znamionowe [V DC bus] | 24 | 48 | ||
| PRĄD [A rms] | 19.7 | 19.7 | ||
| LICZBA BIEG. | 8 | 8 | ||
| PRĘDK. [obr/min] | 3000 | 6000 | ||
| ENKODER [linii/obr] | 1000 | 1000 | ||
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM80-7530A6E2NC1Opcjonalnie: luzownik |
PSM80-10030A6E2NC1Opcjonalnie: luzownik |
||
| Silnik AC serwo PSM80 | Silniki Serwo/BLDC | |||
| MOC znamionowa [W] | 750 | 1000 | ||
| MOMENT znamionowy [Nm] | 2.39 | 3.18 | ||
| NAPIĘCIE znamionowe [V DC bus] | 48 | 48 | ||
| PRĄD [A rms] | 18,5 | 32 | ||
| LICZBA BIEG. | 6 | 6 | ||
| PRĘDK. [obr/min] | 3000 | 3000 | ||
| ENKODER [linii/obr] | 2500 | 2500 | ||
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM826025B8E21BC3-01Silnik z luzownikiem |
PSM826025B8E21BC3-01 Silnik z luzownikiem |
||
| Silnik AC serwo PSM82 | Silniki Serwo/BLDC | |||
| MOC znamionowa [W] | 670 | 835 | ||
| MOMENT znamionowy [Nm] | 3.2 | 3.2 | ||
| NAPIĘCIE znamionowe [V DC bus] | 24 | 31 | ||
| PRĄD [A rms] | 26.7 | 26.7 | ||
| LICZBA BIEG. | 8 | 8 | ||
| PRĘDK. [obr/min] | 2000 | 2500 | ||
| ENKODER [linii/obr] | 2048 | 2048 | ||
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM86-2230B8E1ND |
PSM86-4430B8E1ND |
PSM86-6230C8E1ND |
|
| PSM86 | Silniki Serwo/BLDC | |||
| MOC [W] | 220 | 440 | 627 | |
| MOMENT [Nm] | 0,7 | 1,4 | 2 | |
| NAPIĘCIE [V] | 24 | 24 | 36 | |
| PRĄD [A] | 12 | 24 | 24 | |
| LICZBA BIEG. | 8 | 8 | 8 | |
| PRĘDK. [obr/min] | 3000 | 3000 | 3000 | |
| ENKODER [ct/obr] | 1000 | 1000 | 1000 | |
| Kliknięcie w zdjęcie powoduje otwarcie rysunku silnika | PSM130-15030A8E2NC2Opcjonalnie: luzownik |
PSM130-15715A8E2NC2-1Opcjonalnie: luzownik |
||
| Silnik AC serwo PSM130 | Silniki Serwo/BLDC | |||
| MOC znamionowa [W] | 1500 | 1570 | ||
| MOMENT znamionowy [Nm] | 5 | 10 | ||
| NAPIĘCIE znamionowe [V DC bus] | 48 | 48 | ||
| PRĄD [A rms] | 41.6 | 39.2 | ||
| LICZBA BIEG. | 8 | 8 | ||
| PRĘDK. [obr/min] | 3000 | 1500 | ||
| ENKODER [linii/obr] | 2500 | 2500 | ||
Silniki Serwo PSM na zapytanie również w wersji BLDC – bez enkodera
Silniki prądu stałego (DC) z magnesami trwałymi z serii PM przeznaczone są do pracy ciągłej z łożyskami kulkowymi, wymiennymi szczotkami oraz wielosegmentowymi komutatorami. Szczeliny wirników usytuowane są pod kątem dzięki czemu uzyskujemy płynną pracę przy każdej prędkości obrotowej. Wykonane są w klasie izolacji termicznej F.
Silniki prądu stałego (DC) z serii PM mogą być wyprodukowane na napięcie pracy z zakresu: 12-220 VDC ze szczegółami konstrukcyjnymi dostosowanymi do wymagań klienta np. wykonanie wałka, wykonanie kołnierza montażowego. Silniki DC mogą być łączone z naszą bardzo szeroką gamą przekładni planetarnych, przekładni ślimakowych, przekładni walcowych i ich kombinacji.
